Field Joint Coating adalah proses pemasangan coating pada sambungan pipa, fitting (elbow, tee, dan reducer), dan permukaan lain yang belum tercoating yang dilakukan di lapangan.
Field Joint Coating secara umum digunakan untuk perlindungan korosi pada sambuangan pengelasan dengan mengunakan Heat shrink sleeve atau material lain.
Prosedur Field Joint Coating
- Material coating persiapan permukaan dan pelaksanaan.
- Field Joint Coating harus dilakukan hanya setelah lasan menjadi dingin pada temperature Lingkungan
- Material untuk Field Joint Coating harus disimpan sesuai dengan rekomendasi pabrikan
- Prohram kualifikasi, termasuk pengujian yang merusak coating harus dilakukan sebelum pekerjaan di mulai kecuali hasil yang relevan dari pengujian yang sebelumnya dapat digunakan.
- Prosedur dan personil pelaksana harus dikualifikasi dan disetujui.
- Beberapa hal berikut harus diuraikan dalam prosedur spesifikasi pabrikan untuk Field Joint Coating yaitu: Bahan – bahan coating, Persiapan permukaan, Pelaksanaan coating, Pemeriksaan
- Prosedur pabrikasi coating harus menjelaskan pengujian visual dan pengujian yang nn destruktif dan Field Joint Coating
- Setelah daerah yang disambung dengan pengelasan lolos NDT dan diterima oleh welding inspector , permukaan dari bagian yang tidak dicoating pada daerah field joint tersebut atau permukaan lain yang harus dicoating, harus dibersihkan dengan mengunakan mesin sikat-kawat atau blasting bila diperlukan untuk memindahkan kotoran, karat, percikan atau bekas lasan, bubuk kerak dari pabrik, air kapur, coating tahan korosi yang tidak menempel dengan baik pada pipa dan kotoran lainnya.
- Tingkat kebersihan minimal 2,5 SA yang dibandingkan dengan comparator.
- Minyak, pelumas, dan kontaminan lainnya harus dibersihkan dari permukaan pipa dengan pelarut yang sesuai.

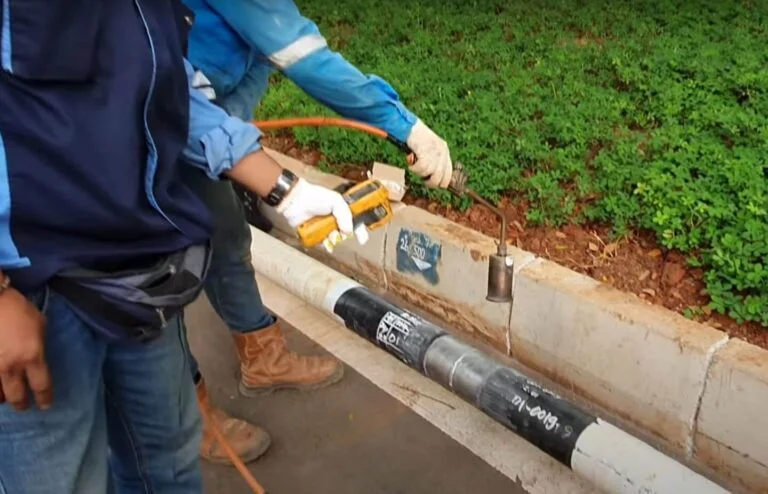

- Pemanasan awal harus dilaksanakanpada daerah field joint atau sesuai dengan rekomendasi manufaktur.
- Lapisan dasar yang dilakukan dengan metode penuangan cairan harus mengikat secara lengkap ke shrink sleeve coating.
- Sambungan yang telah selesai memiliki overlap minimal 50 mm dengan coating yang berdekatan.
- Untuk memberikan perlindungan maksimal terhadap korosi, pelapisan coatingdengan menggunakan shrink sleeve dilakukan dengan overlap 50 mm atau sesuai dengan instruksi pabrik.
- Field Joint Coating yang telah selesai harus halus dan bebas dari lekukan, gelembung,kebocoran, burnholes, kerusakan atau tanda adanya lapisan benda asing
- Untuk sambungan pada fitting, mengunakan wrapping Tape dengan overlap 55%.
Pemeriksaan Field Joint Coating
- Pemeriksaan secara visual harus dilakukan. Pemeriksaan secara visual ini untuk memastikan coating dalam keadaan memastikan coating dalam keadaan kontinyu, overlap¸minimum terpenuhi, tidak ada kerutan, cekungan, gelembung, burn oles yang melekat pada permukaan joint coating.
- Holiday test 100% harus dilakukan sebelum lowering kecuali untuk Tie in. Cincin tes holiday harus menempel dengan coating dan mengelilingi coating. Holiday detector output di set pada 12-15kiloVolt untuk semua ketebalan coating.
- Setiap 50 joint, dilakukan 1 destructive Test berupa Peel test. JIka kekuatan Peel kurang dari yang diisyaratkan manufaktur, coating harus direpair. Jika pekerjaan keseluruhankurang dari 50 joint, Peel test tetap dilakukan sekali.
- Dari pemeriksaan, jika terdapat bagian dari Field Joint Coating sambungan pipa di lapangan yang tidak sesuai dengan criteria pabrik atau spesifikasi yang telah ditentukan keseluruhan coating harus dilepas. Selanjutnya sambungan tersebut dibersihkan dan di-coating lagi sesuai dengan persyaratan standar.
