![](https://hafikon.com/wp-content/uploads/2023/01/warna-pipa.jpeg)
Daftar Isi
Standar pewarnaan pipa dibutuhkan tidak hanya di industri tapi juga di tempat lain. Standar pewarnaan pipa ini diatur oleh beberapa organisasi seperti SNI, ASME, BS atau JIS.
Pada pekerjaan pemasangan pipa untuk industri akan lebih kompleks sehingga setiap pipa yang digunakan memiliki standar khusus. Salah satu standar khusus tersebut adalah standar warna pipa.
Tujuan standar Warna Pipa
- Mencegah terjadinya korosi pada pipa
- Memberikan identitas fluida yang berada di dalam pipa
- Mencegah terjadinya kecelakaan kerja akibat kesalahan identifikasi fluida dalam pipa
- Memperindah sistem perpipaan
Standar Warna Pipa SNI 19-3778-1995.
Salah satu panduan yang dibuat di Indonesia terkait dengan pewarnaan pipa adalah Standard Nasional Indonesia (SNI) nomor 19-3778-1995. Selain mengatur tentang pewarnaan pipa, SNI ini juga mengatur tentang metoda pemberian identitas, penempatan tanda, ukuran dan warna identitas, jenis dan jarak tulisan serta contoh pemasangan label identitas.
SNI 19-3778-1995 dibuat dengan mengacu kepada:
- Australian Standard Colours AS 2700-1985
- British Standard Specification for Identification of Pipelines and Services 1984
- Identification of piping systems JIS Z 9102-1976
Menurut SNI 19-3778-1995, Pemberian warna pipa dapat diberikan dengan
dua cara, yaitu :
- Metoda pengecatan keseluruhan panjang pipa dengan menggunakan warna identitas
- Metoda sabuk (hand) selebar kira-kira 150 mm tergantung daripada diameter pipa yang dicatkan pada tempat-tempat seperti pada percabangan, pada sambungan peralatan, pada kedua sisi katup atau tempat-tempat lainyang dianggap perlu.
Standar warna pipa berdasarkan SNI 19-3778-1995 meliputi :
- Air baku menggunakan warna hijau tua
- Air demin menggunakan warna hijau muda
- Air hidran menggunakan warna merah
- Air limbah menggunakan warna putih
- Cairan NaOH menggunakan warna ungu
- Cairan HCL menggunakan warna jingga
- Cairan IDO menggunakan warna abu-abu
- Cairan solar menggunakan warna coklat tua
- Udara bertekanan menggunakan warna biru
- Gas nitrogen/gas tidak mudah terbakar menggunakan warna kuning
- Vaccum menggunakan cat berwarna abu-abu
- Uap air menggunakan cat berwarna silver
Standar Warna Pipa ASME A13.1
ASME A13.1 sama dengan standar ANSI A13.1. Menurut ASME A13.1 standar warna pipa ada 10 warna, yaitu:
- Mudah menyala : pipa berwarna kuning dengan tulisan keterangan warna hitam
- Air industri, air pendingin, air umpan boiler dan jenis air lainnya : pipa berwarna hijau dengan tulisan berwarna putih
- Udara bertekanan : pipa berwarna biru dengan tulisan keterangan berwarna putih
- Pemadam api : pipa berwarna merah dengan tulisan keterangan berwarna putih
- Korosif dan beracun : pipa berwarna oranye dengan tulisan keterangan berwarna hitam
- Dapat terbakar : pipa berwarna coklat dengan tulisan keterangan berwarna putih
- Sedangkan pipa berwarna ungu, abu-abu dan hitam dengan tulisan keterangan berwarna putih dan pipa berwarna putih dengan tulisan hitam ditentukan oleh pengguna,
Standar Warna Pipa BS1710
menurut BS710 warna dasar pipa dibagi menjadi 8, yaitu:
- Air : pipa berwarna hijau dengan tulisan keterangan warna putih
- Uap : pipa berwarna abu-abu dengan tulisan berwarna hitam
- Minyak: pipa berwarna cokelat dengan tulisan keterangan berwarna putih
- Gas : pipa berwarna kuning dengan tulisan keterangan berwarna hitam
- Asam dan alkali : pipa berwarna ungu dengan tulisan keterangan berwarna putih
- Udara : pipa berwarna biru dengan tulisan keterangan berwarna hitam
- Limbah : pipa berwarna hitam dengan tulisan keterangan berwarna putih
- Listrik dan ventilasi : pipa berwarna jingga dengan tulisan keterangan berwarna hitam
JIS Z 9102 – 1976

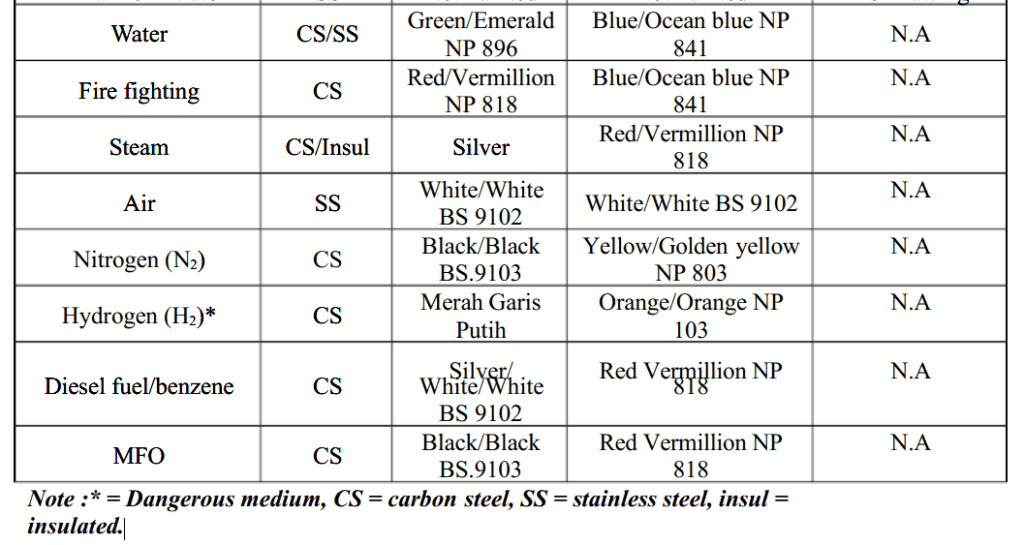

Jepang juga memiliki standar tersendiri untuk warnan pada pipa. Hal ini tercantum pada JIS Z 9102 – 1976. Pewarnaan pada pipa menurut Standar JIS Z 9102 – 1976 yaitu:
![](https://hafikon.com/wp-content/uploads/2023/01/warna-pipa-jis-1024x545.png)
