Perencanaan Sistem Plumbing Gedung Bertingkat: Panduan Mekanikal, Elektrikal, dan Pemipaan (MEP)

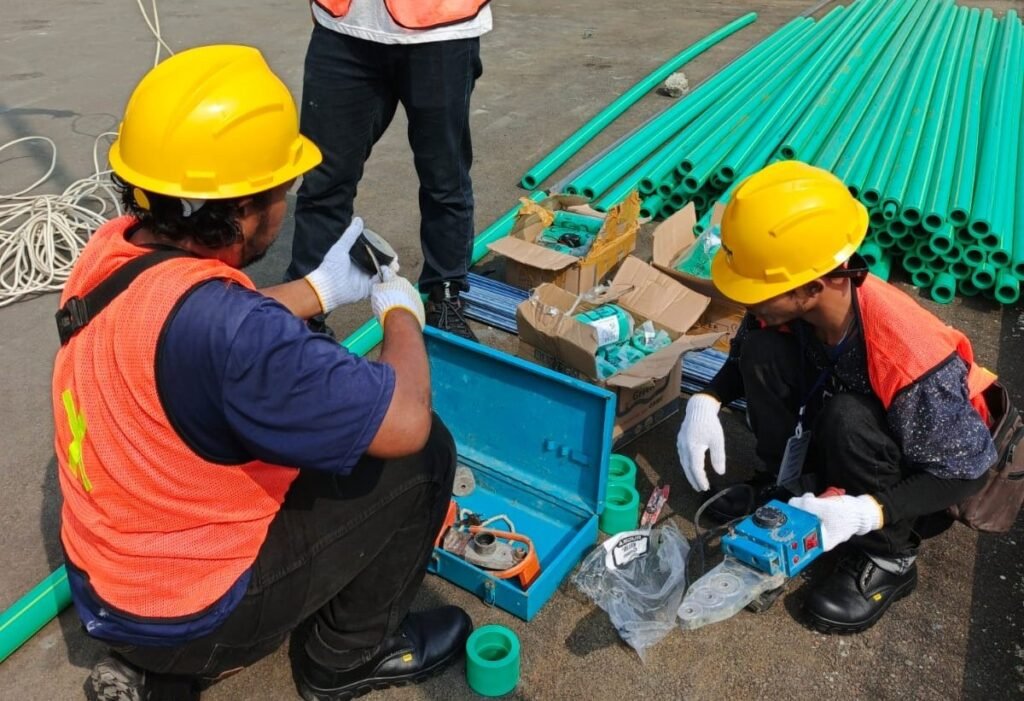

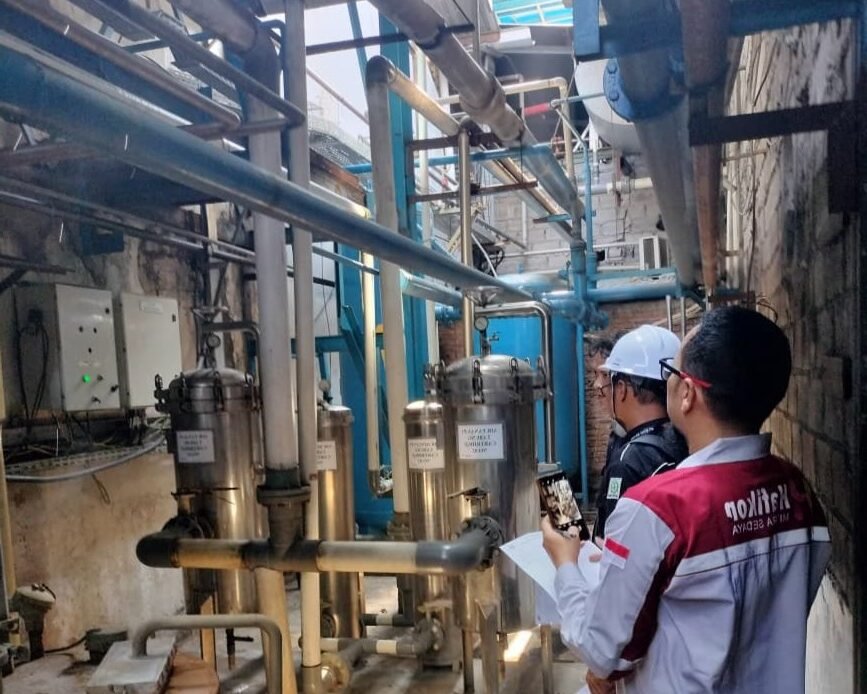

Perencanaan sistem plumbing (pemipaan) pada bangunan bertingkat—seperti rumah susun, apartemen, maupun gedung perkantoran—memerlukan kalkulasi teknis yang presisi. Sistem pemipaan yang terintegrasi secara optimal tidak hanya menjamin pasokan air bersih higienis dan bertekanan stabil, tetapi juga memastikan pengelolaan air limbah dan sistem proteksi kebakaran berjalan aman sesuai standar keselamatan.
1. Perencanaan Sistem Air Bersih: Dari GWT hingga Roof Tank
Sistem distribusi air bersih bertugas mengalirkan air dari sumber utama ke seluruh unit dan sanitary fixture dengan tekanan yang cukup dan konstan.
Kebutuhan Air Bersih Harian (Qd)
Kebutuhan air bersih dihitung berdasarkan pemakaian rata-rata per penghuni per hari dikalikan dengan populasi efektif gedung.
Qd: Total kebutuhan air bersih harian (liter/hari)
N: Jumlah penghuni atau kapasitas gedung (orang)
q: Standar pemakaian air per orang per hari (liter/orang/hari)
Kapasitas Tangki Penampung
Ground Water Tank (GWT): Berfungsi sebagai penampung utama air dari PDAM atau sumur dalam (deep well). Kapasitas GWT umumnya dirancang untuk menampung kebutuhan 1 hingga 2 hari operasional.
Roof Tank (Tangki Atap): Berfungsi menjaga kontinuitas distribusi dan menyediakan head tekanan berbasis gravitasi ke lantai-lantai di bawahnya. Kapasitas penampung atap biasanya dirancang sebesar 10% – 20% dari Qd.
Penentuan Head dan Debit Pompa Transfer
Pompa transfer (transfer pump) memindahkan air dari GWT ke Roof Tank. Head total pompa ditentukan dari akumulasi tiga komponen utama:
Hs (Static Head): Beda tinggi vertikal antara permukaan air di GWT dengan outlet pipa Roof Tank.
Hf (Friction Loss): Kerugian gesek aliran air sepanjang jalur pipa lurus.
Hr (Minor Loss): Kerugian tekanan pada aksesoris pemipaan (elbow, tee, gate valve,
check valve)
2. Standar Pendimensian Pipa Air Kotor, Air Buangan, dan Sistem Venting
Sistem pembuangan dirancang untuk mengalirkan air bekas dan kotoran secara cepat menuju tempat pengolahan tanpa mengganggu kesehatan lingkungan gedung.
| Jenis Saluran | Fungsi & Sumber Aliran | Standar Ukuran & Slope Minimum |
| Pipa Air Kotor (Black Water) | Mengalirkan limbah dari water closet (WC) dan urinoir yang mengandung kotoran padat. | Diameter: 75mm – 100 mm(3″ – 4″) Kemiringan (Slope): 1% – 2% |
| Pipa Air Buangan (Grey Water) | Mengalirkan air bekas dari floor drain, lavatory (wastafel), kitchen sink, dan shower. | Diameter: 32mm – 50 mm(1 1/4″ – 2″) Kemiringan (Slope): 1% – 2% |
| Sistem Pipa Vent | Mengatur sirkulasi udara di dalam sistem pembuangan untuk menjaga jebakan air (seal trap) dari efek sifon dan mencegah masuknya bau gas ke dalam ruangan. | Diameter Pipa Cabang Vent: 32mm – 50 mm Diameter Tegak (Vent Stack): Menyesuaikan beban fixture unit. |
3. Perhitungan Beban Alat Plambing Menggunakan Metode NUAP / WSFU
Metode Nilai Unit Alat Plambing (Water Supply Fixture Units / WSFU) atau Nilai Unit Alat Plambing (NUAP) digunakan untuk memperkirakan laju aliran puncak (peak demand) pada pipa distribusi air bersih.
- Prinsip Kecepatan Aliran: Kecepatan aliran air di dalam pipa distribusi diatur untuk mencegah kebisingan, bahaya water hammer, serta erosi dinding pipa:
- Kecepatan Ideal: 1,8 – 2,0 m/s
- Kecepatan Maksimum: 2,4 m/s
- Estimasi Ukuran Pipa Distribusi:
- Cabang Fixture Tunggal (Wastafel / Lavatory): Diameter 15 mm (1/2 inci)
- Cabang Kelompok (Shower / Kombinasi Kran): Diameter 20 mm (3/4 inci)
- Pipa Utama / Main Riser: Diameter 25 mm – 32 mm (1 inci – 1 1/4 inci) atau lebih besar, disesuaikan dengan akumulasi total WSFU/NUAP lantai yang dilayani.
4. Perencanaan Pasokan Air Pemadam Kebakaran (Hydrant Gedung)
Sistem proteksi kebakaran gedung (indoor hydrant box) membutuhkan pasokan air yang
terpisah atau terintegrasi dengan kapasitas khusus yang selalu siap digunakan saat darurat.
Standar Pasokan Air:
Berdasarkan ketentuan SNI 03-1745-2000 dan referensi standar NFPA (National Fire Protection Association):
- Laju Aliran per Hidran: Minimum 400 liter/menit per titik hidran.
- Durasi Pasokan Air: Cadangan air pemadam kebakaran minimal harus mencukupi kebutuhan durasi operasi 30 – 60 menit.
Perhitungan Volume Penampung Hidran:
Total volume cadangan air pemadam kebakaran (Vh) dihitung dari:
Vh = Qh × t
Total volume cadangan air pemadam kebakaran (Vh) dihitung dari:
- Qh: Debit total kebutuhan hidran yang bekerja bersamaan (liter/menit)
- t: Durasi standar operasi pemadam kebakaran (menit)
Head Pompa Pemadam Kebakaran (Fire Pump):
Pompa pemadam kebakaran (Electric Pump & Diesel Pump) harus dirancang dengan head tekanan yang memadai untuk mengatasi:
- Ketinggian statis titik hidran tertinggi gedung.
- Head loss akibat gesekan pada pipa tegak berdiameter besar (ukuran 6 – 8 inci).
- Tekanan sisa (residual pressure) minimum sebesar ± 4,5 bar pada titik hidran teratas.
