Prosedur Test Pit untuk pipa gas
Penggalian (juga disebut sebagai Trenching) dan test pit merupakan tahap paling kritis dalam pembangunan jaringan pipa untuk distribusi gas, baik dari tujuan keselamatan maupun keberhasilan proyek. Penggalian yang tidak dilaksanakan dengan benar dapat mengganggu instalasi utilitas bawah tanah lainnya, menyebabkan gangguan lalu lintas, serta berpotensi menimbulkan bahaya keselamatan bagi pekerja dan warga. Sebagai kontraktor pipa, mekanikal, elektrikal, dan perpipaan (MEP), PT Hafikon Mitra Sedaya selalu menerapkan standar operasional yang tinggi sesuai dengan peraturan teknis nasional dan internasional yang berlaku. Standar dan Prosedur Ideal untuk Penggalian Pipa Gas.
Standar Referensi Teknis & Peraturan
Penggalian untuk pipa baja pada sistem distribusi gas harus merujuk pada peraturan dan referensi teknis yang dapat diandalkan, seperti:
- ASME B 31.8: Sistem Piping Transmisi dan Distribusi Gas (American Society of Mechanical Engineers)
- IGE/TD/3: Rekomendasi tentang Perancangan Jaringan Transmisi dan Distribusi; Jaringan Utama Distribusi.
- SK.300 / 2014 (Keputusan Menteri Energi dan Sumber Daya Mineral) K/38/M.PE/1997: Tentang keselamatan kerja pada pipa minyak dan gas.
Tahapan yang harus diikuti saat melakukan penggalian pekerjaan pipa gas
1. Persiapan dan Pemetaan Utilitas (Test Pit):
Sebelum pelaksanaan Penggalian, semua Utilitas yang terletak secara fisik di bawah tanah (seperti kabel listrik, jaringan pipa air, telekomunikasi, dan sebagainya.) harus diidentifikasi secara sangat akurat melalui penggalian test pit. Langkah persiapan yang wajib dilakukan meliputi:
- Menghitung luas spesifik dari jalur untuk penggalian.
- Mendapatkan semua izin resmi dari pihak dan instansi terkait.
- Pemberitahuan tertulis kepada pemilik properti atau warga sekitar dalam waktu 24 hingga 48 jam sebelum pekerjaan dimulai.
- Fasilitas Pengendalian Lalu Lintas sebagai pembatas, rambu peringatan, dan peralatan keselamatan lainnya
2. Spesifikasi untuk Kedalaman dan Lebar Galian
Dimensi galian ditentukan berdasarkan ketersediaan lahan, diameter pipa, tekanan desain, dan klasifikasi lokasi
yang dilalui:
| Parameter Galian | Spesifikasi & Standar Teknis |
|---|---|
| Lebar Dasar Galian | Minimum diameter luar pipa + 30 cm (dibagi rata di kedua sisi pipa). Ditambah hingga 60 cm jika diperlukan ruang kerja penyambungan. |
| Kedalaman Minimum (Non-Jalan) | Minimum 150 cm dari permukaan atas pipa. |
| Kedalaman Minimum (Jalan Raya) | Minimum 200 cm dari permukaan atas pipa untuk menahan beban lalu lintas tinggi. |
| Perlindungan Ekstra | Jika kedalaman standar tidak terpenuhi akibat struktur bawah tanah lain, pipa wajib diberi perlindungan penahan beban eksternal. |
3. Penanganan Dasar dan Material Galian
- Kebersihan Dasar Galian: Dasar saluran wajib diratakan serta dibersihkan dari batu, akar, bahan logam, atau sampah yang dapat merusak lapisan pelindung (coating) pipa. Dasar galian harus bebas dari genangan air sebelum penurunan pipa.
- Kondisi Tanah Berbatu: Jika galian berada di area berbatu, kedalaman galian ditambahkan sebesar 50 mm dan dilapisi bantalan pasir halus.
- Manajemen Tumpukan Tanah: Tanah galian (sub-soil) dipisahkan dan ditumpuk rapi agar tidak menyumbat saluran air, mengganggu pejalan kaki, atau menghambat akses kendaraan.
4. Keselamatan Kerja & Lingkungan (K3L)

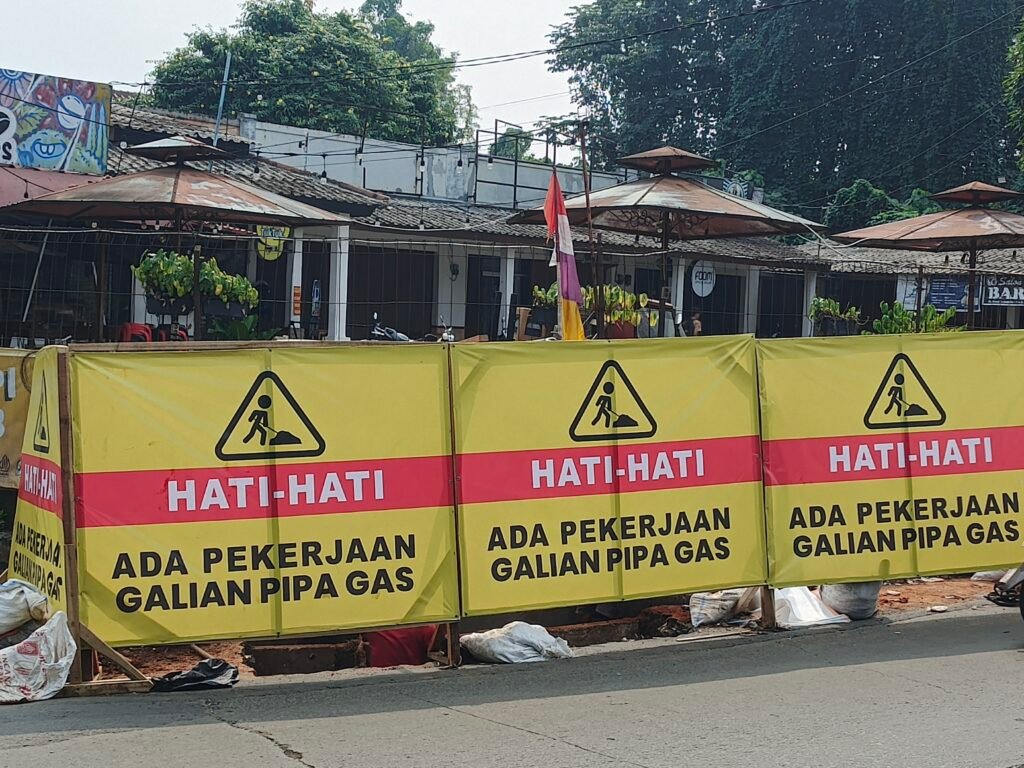

- Pengamanan Galian Terbuka: Barikade pelindung wajib terpasang di sekeliling area galian. Panjang galian terbuka maksimal dibatasi 100 meter dalam 24 jam untuk meminimalkan risiko kecelakaan.
- Penanganan Risiko Longsor: Sisi galian pada area rawan longsor harus diperkeras atau dipasangi dinding penahan (shoring) sesuai persyaratan teknis.
- Penanganan Darurat Utilitas: Jika terjadi kerusakan utilitas lain, pemilik utilitas harus segera dihubungi.
Apabila timbul kebocoran bahan berbahaya/mudah terbakar, area wajib diamankan secara darurat sembari menghubungi pihak pemadam kebakaran dan kepolisian setempat.
Komitmen PT Hafikon Mitra Sedaya
Penerapan prosedur test pit dan trenching secara disiplin merupakan bukti komitmen Hafikon dalam memberikan layanan jasa kontraktor pemipaan yang aman, presisi, dan sesuai standar K3L. Kami memastikan setiap proyek instalasi jaringan pipa berjalan lancar tanpa mengganggu ketertiban umum serta infrastruktur yang ada.
