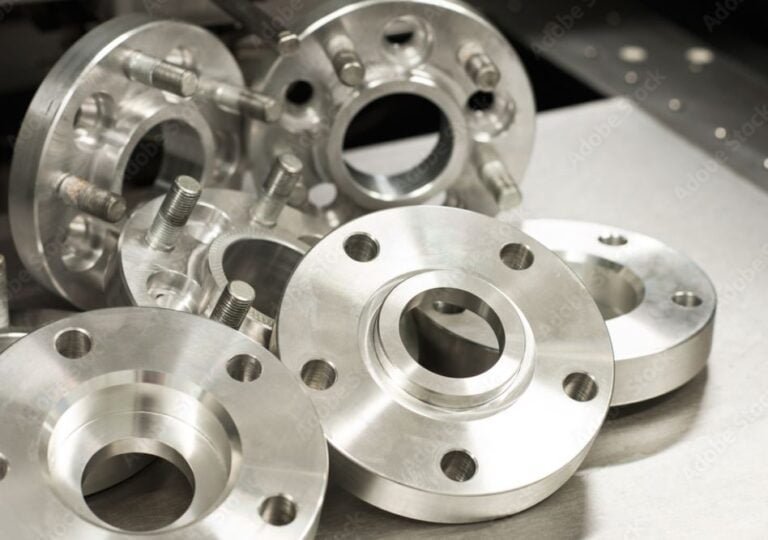

Apa itu flange

Flange atau flensa merupakan alat untuk menghubungkan antara pipa, menghubungkan ke valve, ke Pump, atau ke alat kelengkapan lainnya seperti filter, pressure vessel. Biasanya dilas atau diulir, dan kedua flange disatukan dengan dibaut dengan gasket untuk memberikan segel dan memberikan akses mudah ke sistem perpipaan.

Standar flange

Banyak standar flange yang berbeda ditemukan di seluruh dunia untuk memungkinkan fungsionalitas yang mudah dan dapat dipertukarkan. Standar umum termasuk ASA/ASME (AS), PN/DIN (Eropa), BS10 (Inggris/Australia), dan JIS/KS (Jepang/Korea).

Rating Flange

Flange memiliki rating/peringkat tekanan dan suhu yang berbeda untuk bahan yang berbeda karena dapat menahan tekanan dan suhu tinggi. Jenis flange yang akan digunakan dalam aplikasi perpipaan sangat bergantung pada tingkat kekuatan yang dibutuhkan.
Flange digunakan di berbagai sektor secara global dan tersedia dalam berbagai ukuran dan bentuk. Mungkin sulit untuk memutuskan mana yang terbaik untuk kebutuhan Anda mengingat banyaknya pilihan dan spesifikasi. Berikut adalah ikhtisar singkat tentang jenis flange yang paling populer dan tipikal serta aplikasinya.

Jenis-jenis Flange

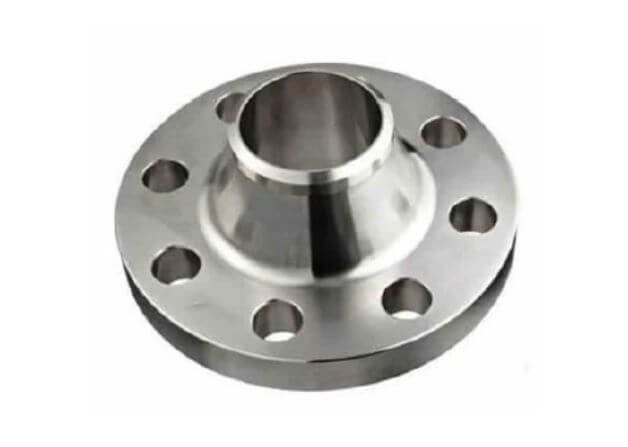

Weld Neck (WN) Flange

Flange khusus ini memiliki hub yang panjang dan meruncing. Flange ini sering dilas ke pipa dan dikerjakan dari penempaan. Ketika aliran fluida terus menerus melalui sistem perpipaan diperlukan, Flange dengan leher las sangat baik.
Aplikasi pada tekanan tinggi dan suhu tinggi/rendah sering menggunakan Flange ini. Tipe standar untuk digunakan dengan pipa dan tipe memanjang untuk digunakan di fasilitas pemrosesan adalah dua jenis Flange leher las yang berbeda. Turbulensi, erosi, dan korosi logam yang dekat dengan sambungan bergelang semuanya dicegah dengan meminimalkan penurunan tekanan.

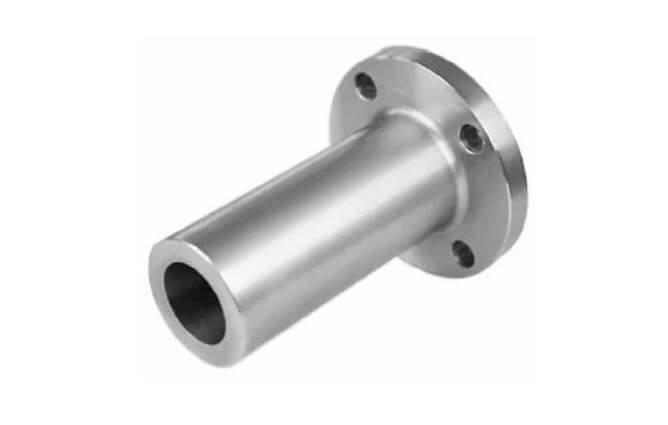

Long Welding Neck Flange

Flange ini mirip dengan WN Flange , kecuali bahwa necknya diperpanjang. Long WN Flange dirancang untuk digunakan sebagai pengganti WN Flange dan potongan pipa untuk sambungan baut ke kapal, kolom, atau tong.
Desain ini mengurangi tekanan pada leher dan memindahkannya ke alas, yang menempel pada bejana. Ini umumnya digunakan untuk menghubungkan jaringan pipa besar karena dapat menahan tekanan tinggi. Heavy Barrel (HB) dan Equal Barrel (E) adalah dua jenis flange yang umum.

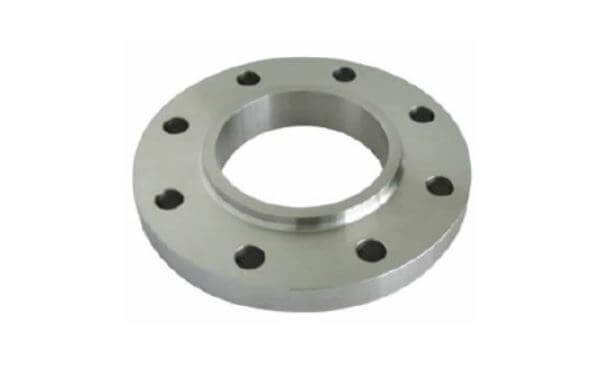

Slip-on Flange

Flange ini dilas di bagian dalam dan luar dan melekat pada pipa. Karena pipa harus masuk di dalam flange yang akan dilas, flange slip-on memiliki ukuran lubang yang lebih besar daripada diameter luar pipa yang akan dipasang.
flange ini juga dikenal sebagai “flange hubbed” karena desainnya yang ramping dan kompak. Sebagian besar digunakan untuk fluida yang memiliki tekanan minimal atau sedikit kemungkinan bocor. Selain penggunaannya, flange slip-on adalah salah satu bentuk yang paling terjangkau dan disukai.

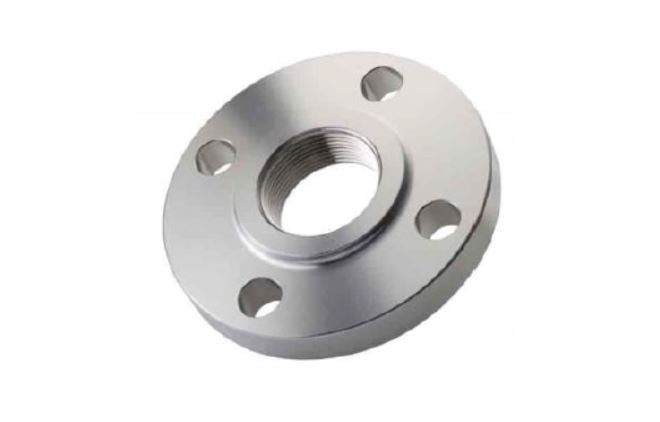

Threaded Flange

Flange Threaded memiliki desain yang mirip dengan Flange slip-on, satu-satunya perbedaan adalah bahwa Flange tersebut memiliki ulir yang meruncing. Desain ini memungkinkan untuk dipasang ke pipa tanpa pengelasan. Ini memiliki ulir di dalam lubang Flange yang dipasang dengan ulir jantan yang serasi pada pipa atau fitting.
Aplikasi terbaik untuk mereka adalah di lingkungan bertekanan rendah, bersuhu rendah, seperti Flange slip-on. Ini tersedia dalam ukuran hingga 4 inci dan dalam beberapa peringkat tekanan; namun, mereka digunakan dalam pipa yang lebih kecil seperti layanan utilitas air dan udara.
Selain itu, persyaratan Flange ini berlaku untuk lingkungan yang mudah meledak seperti pom bensin dan pabrik, di mana sambungan las akan berbahaya.

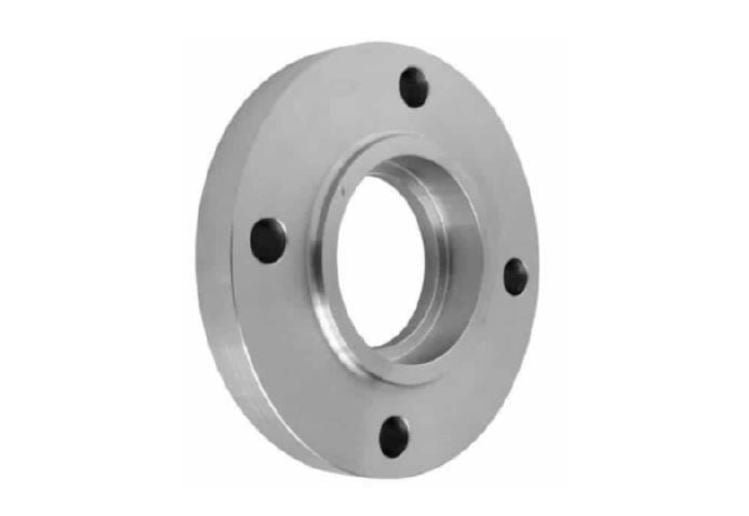

Socket Weld Flange

Flange Socket Weld/Flensa las soket disambungkan ke pipa menggunakan las fillet tunggal yang dipegang di luar flange. Flange ini biasanya digunakan pada pipa bertekanan tinggi berukuran kecil yang tidak mentransfer cairan yang sangat korosif.
Itu karena jenis flensa ini cenderung menimbulkan korosi pada celah antara ujung pipa dan bahu soket. Itu tidak sering digunakan untuk layanan kritis. Pada flange ini, kekuatan statis sebanding dengan flange slip-on, tetapi kekuatan lelahnya 50% lebih tinggi daripada flange slip-on yang dilas ganda.

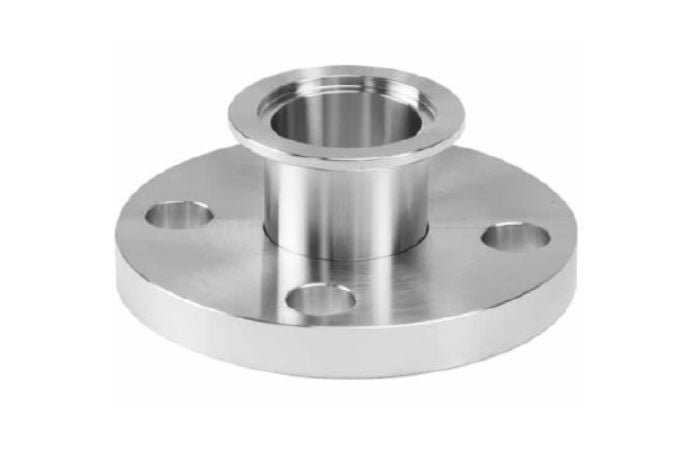

Lap Joint Flange

Flange Lap Joint / Flensa sambungan pangkuan memiliki permukaan datar dan selalu digunakan dengan ujung rintisan. Flange ini bentuknya menyerupai Flange slip-on, kecuali untuk jari-jari pada persimpangan permukaan flange dan lubang untuk menyesuaikan bagian Flange dari ujung stub.
Flange sambungan pangkuan tergelincir di atas pipa dan kursi di belakang ujung stub, dan keduanya disatukan oleh tekanan baut. Flange ini memiliki kebebasan bergerak di sekitar pipa, memfasilitasi lubang baut Flange yang berlawanan. Untuk saluran pipa baja tahan karat atau paduan nikel, Flange Lap Joint adalah solusi yang hemat biaya karena bahan Flange Lap Joint dapat dari kelas yang lebih rendah.

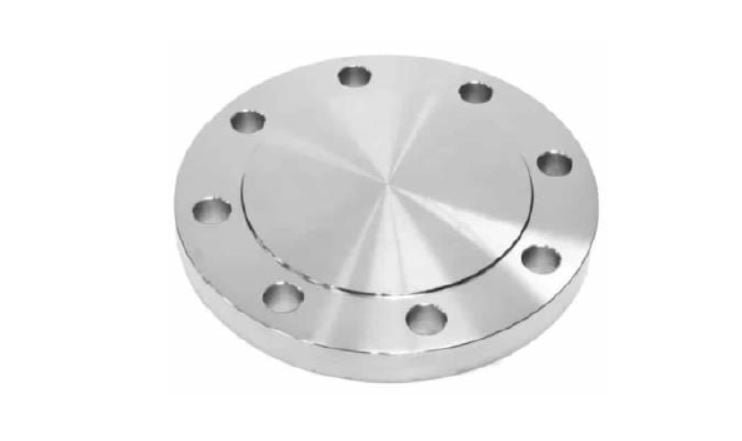

Blind Flange

Blind Flange / Flensa buta adalah jenis flange yang tidak memiliki pusat lubang dan digunakan untuk mengakhiri atau menutup ujung sistem perpipaan. flange ini mengalami tekanan mekanis yang signifikan karena tekanan sistem dan gaya perbautan yang diperlukan. Karena itu, mereka cocok untuk aplikasi tekanan tinggi dan pengujian pipa. Flange buta memungkinkan akses mudah ke pipa karena dapat dengan mudah dibuka oleh operator untuk melakukan aktivitas di dalam ujung terminal. Mereka juga dapat menutup lubang nosel pada bejana tekan.

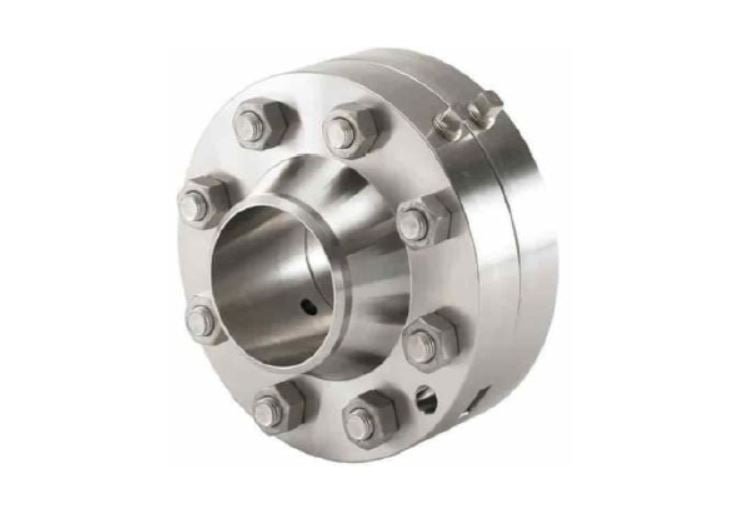

Orifice Flange

Orifice Flange / Flensa orifice digunakan dengan pelat orifice untuk mengukur atau membatasi tekanan atau aliran fluida dalam pipa. Mereka ditemukan dengan satu set baut tambahan yang disebut sekrup jack.
Fungsi utama aorifice flanged adalah untuk mengukur laju aliran fluida atau gas melalui sistem perpipaan. Pada flensa ini, sebuah lubang dibor melalui permukaan yang tegak lurus dengan pipa, membuatnya mudah diidentifikasi.

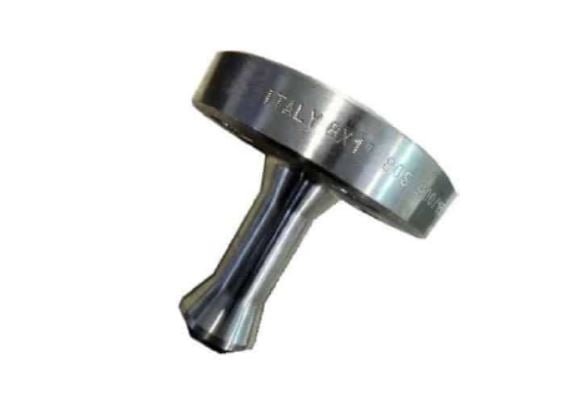

Nipo Flange

Juga dikenal sebagai weldoflange, flange ini merupakan kombinasi dari flange leher las dan weldolet atau nipolet. Namun, itu adalah bagian padat dari flange baja tempa, bukan dua produk terpisah yang dilas menjadi satu. flange tersedia dalam beberapa bahan berbeda, termasuk baja karbon ASTM A105 (suhu tinggi), baja tahan karat ASTM A182, dan paduan nikel. Ini digunakan untuk membuat cabang saluran pipa pada 90 derajat. Mereka juga dibuat dalam versi yang diperkuat, yang memiliki kekuatan mekanik tambahan dibandingkan dengan flange standar.

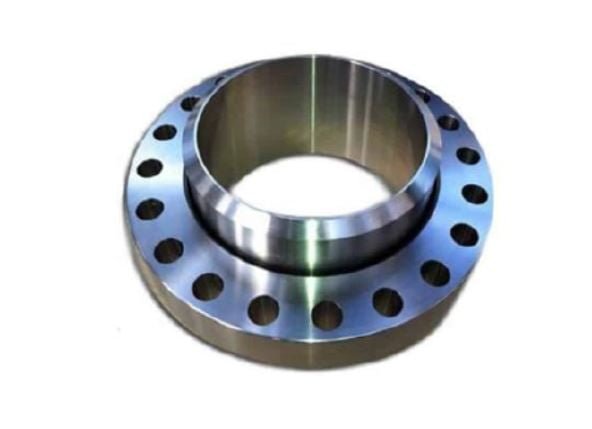

Swivel Flange

Swivel Flange / Flensa ring putar memungkinkan lubang baut disejajarkan di antara dua flensa penyambung, fitur yang penting untuk berbagai aplikasi, termasuk pemasangan pipa berdiameter besar, pipa bawah laut dan lepas pantai, dan pipa di perairan dangkal.
Jenis flensa ini cocok untuk minyak, gas, hidrokarbon, air, bahan kimia, dan cairan lain dalam aplikasi petrokimia dan penanganan air. Flensa ini ideal untuk operasi pipa lepas pantai atau bawah laut, yang memungkinkan penyelam menyesuaikan lubang baut dengan lebih cepat dan mudah.
Flensa putar tersedia dalam semua bentuk standar, mis. leher las, slip-on, sambungan pangkuan, las soket, dll., dan di semua tingkat material.

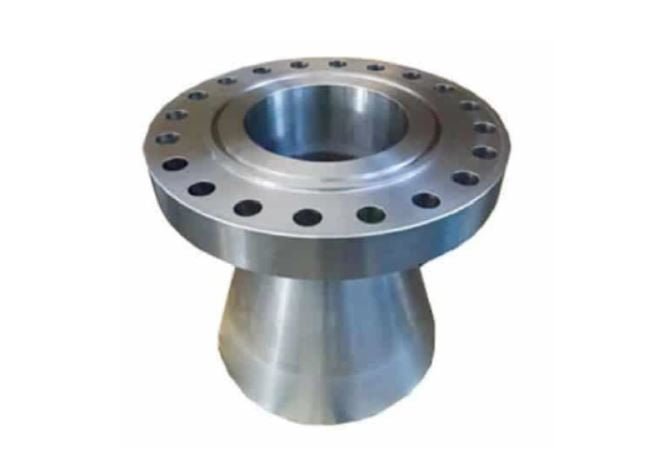

Expanding Flange

Tujuan dari expanding flange adalah untuk menambah lubang pipa dari satu titik ke titik lainnya atau untuk menghubungkan pipa dengan perangkat mekanis lainnya seperti pompa dan kompresor. Ini adalah jenis yang memiliki lubang lebih besar pada ujung non-flange. Tidak mungkin memperbesar lubang pipa lebih dari dua ukuran dengan melebarkan flange. flange expanding kompak dan menghemat ruang dibandingkan dengan flange extended. flange ini hanya membutuhkan las butt untuk dipasang, yang sangat hemat biaya dan harga bersaing.

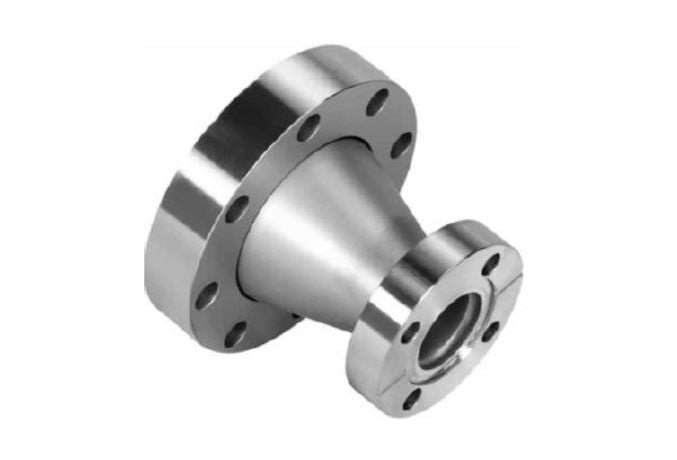

Reducing Flange

Seperti namanya, reducing flange digunakan untuk memperkecil diameter pipa. Flange ini digunakan di mana ruang pemasangan pipa terbatas. Ini tersedia dalam berbagai ukuran dan nilai material dan biasanya tidak ready stok.
Keuntungan menggunakan flange ini adalah pipa dapat dipasang tanpa pengelasan, mudah dipasang, memberikan solusi sederhana dan hemat biaya. Hal ini memungkinkan pertimbangan yang sama dalam hal spesifikasi, ukuran, dan nilai material seperti expanding flange.

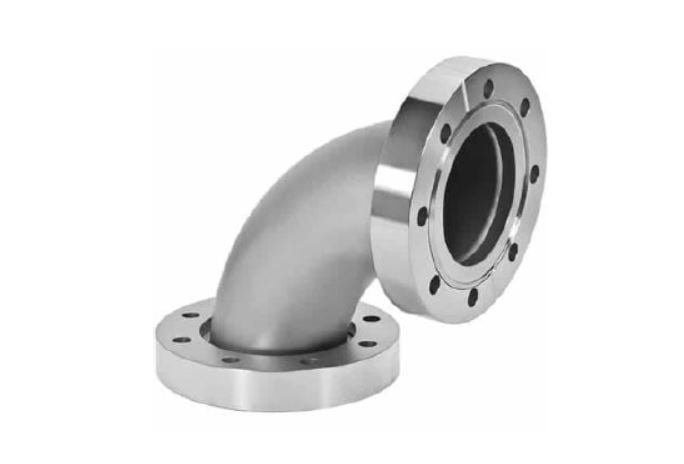

Elbow flange

Elbow flange banyak digunakan untuk sambungan perpipaan yang memerlukan perutean pipa yang ringkas. Elbow flange digunakan sebagai fitting. Sebaliknya, elbow flange dibuat dengan mengelas flange langsung ke elbow pemipaan (leher las atau jenis lainnya).
Dibandingkan dengan elbow flange baja karbon, elbow flange baja tahan karat tidak akan terkikis, berlubang, atau berkarat. elbow flange stainless steel memiliki dinding bagian dalam yang halus yang mencegah kotoran kondensat.

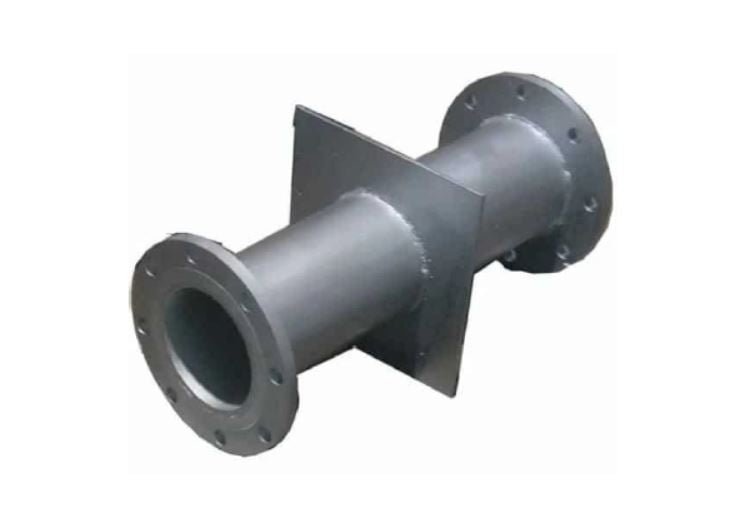

Puddle Flange

Flange ini digunakan untuk menyegel pipa dan kabel yang terbuat dari plastik, baja, fiber semen, dan tanah liat vitrifikasi terhadap tinggi muka air dan mencegah air tanah dan air bertekanan memasuki fondasi dan dinding beton. ANSI B16. 5, ASTM A 182, ASTM A 105, dan ASTM A 351 adalah standar material untuk flange jenis ini.

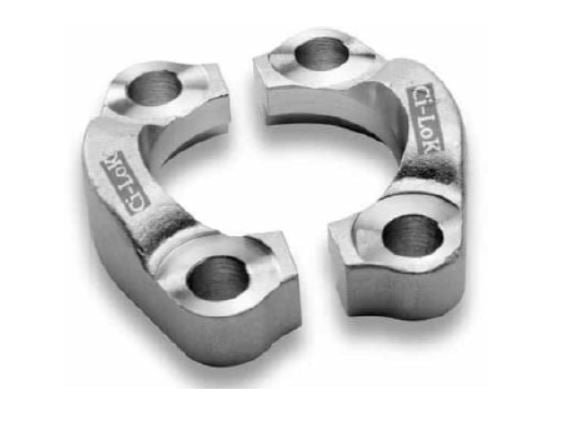

Split Flange

Karena kesesuaiannya untuk tekanan tinggi, guncangan, dan getaran, flange ini digunakan dalam aplikasi yang ekstrem. Selain itu, flange ini juga memungkinkan sambungan yang mudah antara selang dan pipa, serta antara saluran yang kaku. Keuntungan menggunakan flange ini adalah mudah dipasang di atas perpipaan dan pipa hidrolik yang ada.

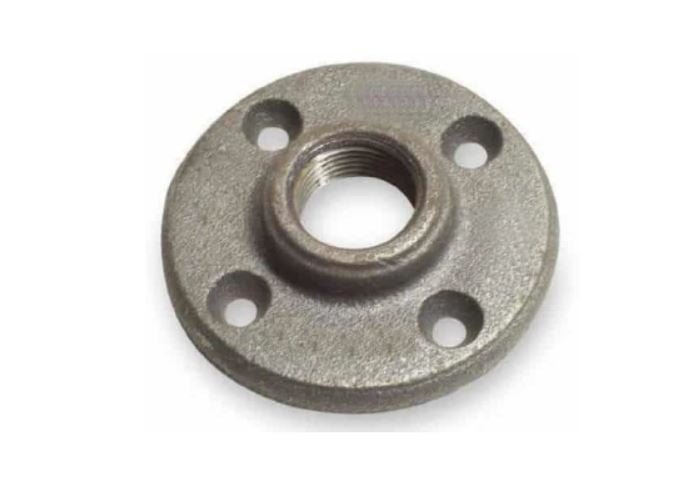

Cast Flange

Flange cast pipe juga merupakan jenis flange yang digunakan dalam sistem pipa untuk menyambung pipa. Flange ini biasanya memiliki dua jenis baut: satu untuk penyegelan dan satu lagi untuk pengencangan. Alasan utama mengapa besi tuang digunakan untuk flange adalah karena murah untuk diproduksi, memungkinkan pembuatan bagian yang lebih kompleks dengan biaya lebih rendah, dan tidak memiliki batas ukuran sebenarnya.

Square Flange

Jenis flange ini berbentuk persegi dan digunakan antara sambungan pipa-ke-pipa atau pipa-ke-komponen, seperti katup, tee, dan siku. Flange square dibuat sesuai dengan standar JIS B2291 / JIS F7806.
Flange ini sangat membantu dalam menggabungkan pipa dengan ukuran lubang nominal standar JIS bersama-sama dalam sistem hidrolik. Flange ini biasanya tersedia dalam berbagai peringkat tekanan untuk melayani tujuannya. Flange ini banyak digunakan dalam berbagai aplikasi tekanan tinggi, seperti sambungan pipa.

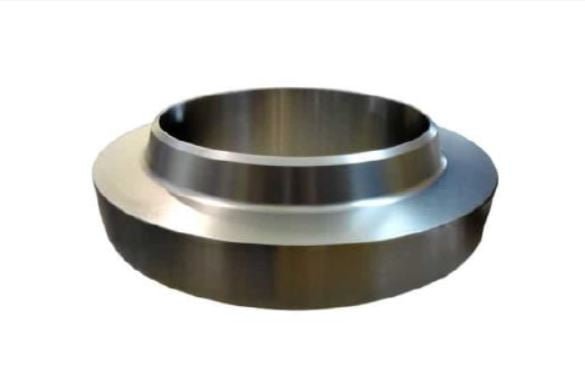

Anchor Flange

Anchor flange / Flensa jangkar dipasang pada pipa untuk menangkal gerakan aksial dan mencegah pipa bergerak. Biasanya, setelah flange dilas ke pipa, flange tersebut ditambatkan ke pondasi beton.
Tujuan dari jenis flange ini adalah untuk menahan atau membatasi ekspansi dan kontraksi termal jalur utama, serta untuk mentransfer tegangan yang terbentuk ke struktur eksternal atau fondasi yang lebih besar. Menggunakan flange ini, peralatan dan katup melindungi dari tekanan berlebihan yang dapat timbul karena suhu dan tekanan saluran.
