Panduan Dimensi Flange ANSI/ASME B16.5: Ukuran, Class, & Tabel Standard

Dalam dunia konstruksi perpipaan (piping system) industri, pemahaman mengenai ukuran dan standar komponen adalah hal yang krusial. Salah satu acuan internasional yang paling sering digunakan untuk sambungan pipa bertekanan adalah standar ANSI/ASME B16.5.

Sebagai kontraktor Mekanikal, Elektrikal, Plumbing (MEP), dan instalasi pipa gas profesional, Hafikon merangkum panduan teknis mengenai dimensi flange ANSI/ASME B16.5, klasifikasi pressure rating, hingga tips pemilihannya untuk kebutuhan proyek Anda.

Apa itu Standar ASME B16.5?

ASME B16.5 (American Society of Mechanical Engineers) adalah standar internasional yang mengatur spesifikasi pipe flanges dan flanged fittings dengan ukuran nominal pipa NPS 1/2″ hingga NPS 24″.

Standar ini mencakup berbagai parameter penting, seperti:

  • Batas tekanan dan suhu (pressure-temperature ratings)

  • Material pembuat flange (baja karbon, stainless steel, alloy)

  • Dimensi fisik (outer diameter, ketebalan, diameter lubang baut)

  • Toleransi manufaktur dan metode pengujian (testing)

Klasifikasi Pressure Class pada Flange ANSI/ASME B16.5

Sambungan flange dikelompokkan berdasarkan kemampuan menahan tekanan yang dikenal dengan istilah Rating Class. Menurut standar ASME B16.5, terdapat 7 kategori pressure rating:

  1. Class 150 (Tipe paling umum untuk instalasi fluida tekanan rendah–menengah)

  2. Class 300

  3. Class 400

  4. Class 600

  5. Class 900

  6. Class 1500

  7. Class 2500 (Untuk sistem bertekanan dan bersuhu sangat tinggi)

Catatan Teknis: Semakin tinggi tingkat Class, maka bodi flange akan semakin tebal, diameter baut (bolt circle) semakin besar, dan bobot flange menjadi lebih berat untuk menahan tekanan internal fluida.

Jenis-Jenis Flange Berdasarkan ANSI/ASME B16.5

Bentuk dan fungsi flange disesuaikan dengan metode penyambungan pipa di lapangan:

  • Weld Neck Flange (WN): Memiliki leher runcing yang dilas langsung ke pipa. Sangat ideal untuk sistem tekanan tinggi dan fluktuasi suhu ekstrim.

  • Slip-On Flange (SO): Pipa dimasukkan ke dalam bodi flange lalu dilas di bagian dalam dan luar. Mudah dipasang dan ekonomis untuk tekanan menengah.

  • Blind Flange (BL): Flange buta/tanpa lubang di tengah, berfungsi untuk menutup ujung aliran pipa (dead end).

  • Socket Weld Flange (SW): Digunakan untuk ukuran pipa kecil (small bore) dengan tekanan tinggi.

  • Threaded Flange (TH): Menggunakan ulir dalam tanpa perlu proses pengelasan.

  • Lap Joint Flange (LJ): Digunakan berpasangan dengan stub end untuk sistem yang sering dibongkar pasang.

Gambaran Dimensi Flange ANSI/ASME B16.5 (Class 150)

Berikut adalah contoh tabel referensi dimensi dasar untuk Flange Class 150 (dalam satuan Inchi dan Millimeter):

Nominal Pipe Size (NPS)Outer Diameter / OD (mm)Thick. Min. / C (mm)Bolt Circle Dia. / C (mm)Number of Bolts (Jumlah Baut)Bolt Hole Dia. (mm)
1/2″89 mm11.2 mm60.3 mm415.9 mm
3/4″98 mm12.7 mm69.8 mm415.9 mm
1″108 mm14.3 mm79.2 mm415.9 mm
2″152 mm19.1 mm120.7 mm419.1 mm
3″191 mm23.9 mm152.4 mm419.1 mm
4″229 mm23.9 mm190.5 mm819.1 mm
6″279 mm25.4 mm241.3 mm822.2 mm
8″343 mm28.6 mm298.5 mm822.2 mm

Tipe Permukaan Contact Face (Facing Type)

Selain dimensi bodi dan class, pemilihan permukaan kontak (facing) sangat menentukan keandalan gasket dalam mencegah kebocoran:

  1. Raised Face (RF): Tipe paling banyak digunakan dengan permukaan kontak yang sedikit menonjol di area tengah.

  2. Flat Face (FF): Permukaan rata sepenuhnya, biasa digunakan pada pipa besi tuang (cast iron) atau peralatan yang rentan retak.

  3. Ring Type Joint (RTJ): Menggunakan alur groove khusus berserta metallic gasket untuk tekanan sangat tinggi (Class 600 ke atas).

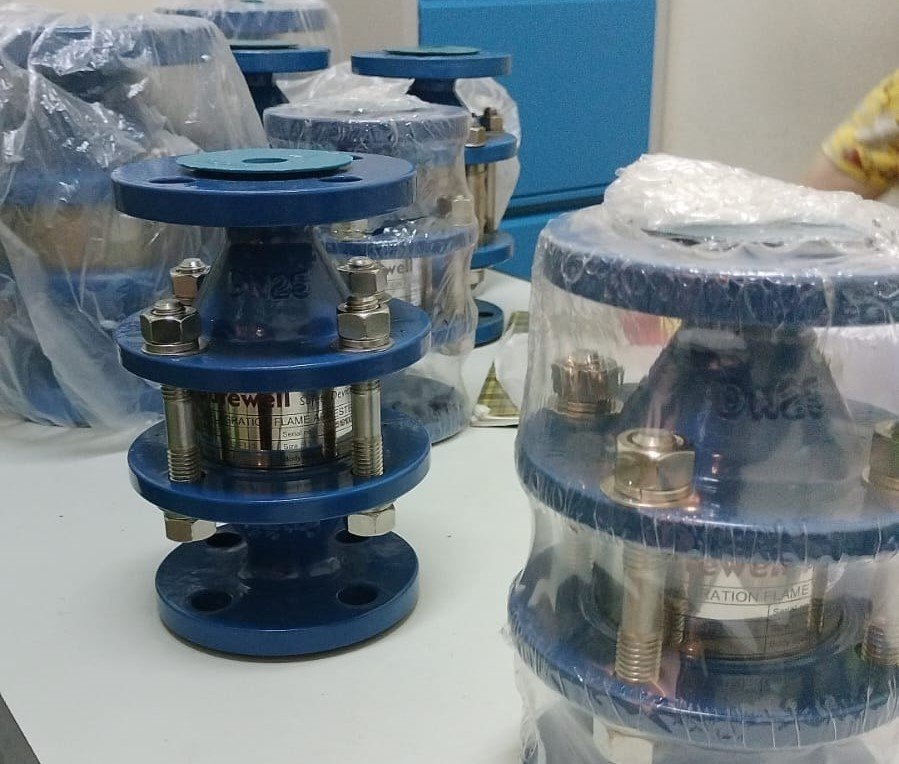

Solusi Instalasi Perpipaan Industri Bersama Hafikon

Kesalahan dalam menentukan dimensi flange atau spesifikasi class dapat mengakibatkan kebocoran fluida, kegagalan penyambungan, hingga potensi bahaya keselamatan kerja pada instalasi pipa gas dan air bertekanan.

PT Hafikon melayani pekerjaan perencanaan, pengadaan material standar, fabrikasi, hingga fabrikasi dan pengelasan instalasi perpipaan (piping system) industri dan bangunan gedung sesuai standar keselamatan internasional.

Dapatkan konsultasi teknis dan penawaran terbaik untuk kebutuhan proyek Anda melalui tim profesional Hafikon.
Download ASME B16.5-Pipe Flanges andFlanged Fittings
