Prosedur Stringing Pipa Baja dalam Sistem Jaringan Distribusi Gas Bumi

Dalam pembangunan sistem jaringan distribusi gas bumi, kualitas pemasangan pipa menjadi salah satu faktor penting yang menentukan keamanan dan keandalan sistem. Salah satu tahapan pekerjaan yang harus dilakukan dengan standar yang tepat adalah stringing pipa, yaitu proses penanganan, pemindahan, penempatan, dan persiapan pipa sebelum dilakukan proses instalasi di jalur konstruksi.

Prosedur stringing dibuat untuk memastikan setiap aktivitas terhadap pipa baja dilakukan secara aman, mulai dari proses pengangkatan, pengangkutan, penyimpanan, hingga perlindungan terhadap lapisan coating pipa.

Dokumen prosedur stringing ini memberikan pedoman umum mengenai penanganan, pengangkutan, dan penyimpanan pipa pada pemasangan pipa baja untuk sistem jaringan distribusi gas bumi serta fasilitas pendukungnya.

Apa Itu Stringing Pipa?

Stringing pipa merupakan kegiatan menata atau meletakkan pipa sepanjang jalur pemasangan sesuai dengan rencana pekerjaan konstruksi. Proses ini dilakukan sebelum tahap penyambungan (welding) dan instalasi akhir jaringan pipa.

Pada tahap ini, pipa harus ditangani dengan hati-hati karena kerusakan kecil pada permukaan pipa maupun coating pelindung dapat menyebabkan penurunan kualitas dan meningkatkan risiko korosi.

Dalam pekerjaan jaringan gas bumi, pipa dapat berupa:

  • Pipa ter-coating, yaitu pipa yang mendapatkan lapisan permanen untuk melindungi dari korosi.
  • Pipa dicat, yaitu pipa dengan lapisan perlindungan sementara selama proses pemindahan.
  • Pipa bare, yaitu pipa tanpa perlindungan lapisan luar maupun dalam.

Tujuan Prosedur Stringing Pipa

Tujuan utama prosedur stringing adalah memastikan seluruh aktivitas penanganan pipa dilakukan dengan aman dan sesuai standar.

Beberapa tujuan pentingnya antara lain:

1. Melindungi kondisi fisik pipa

Pipa harus dijaga agar tidak mengalami:

  • benturan,
  • deformasi,
  • kerusakan ujung pipa,
  • kerusakan coating pelindung.

Kerusakan tersebut dapat mempengaruhi umur layanan jaringan pipa.

2. Menjamin keselamatan kerja

Seluruh kegiatan pengangkatan dan pemindahan harus dilakukan dengan memperhatikan aspek keselamatan kerja.

Operasi pengangkatan wajib dilakukan sesuai peraturan yang berlaku dan harus diawasi oleh orang yang kompeten.

3. Menjaga kualitas instalasi jaringan gas

Penanganan yang benar sejak awal akan membantu memastikan proses pemasangan berjalan lebih efektif dan mengurangi risiko kegagalan konstruksi.

Tahapan Utama Prosedur Stringing Pipa

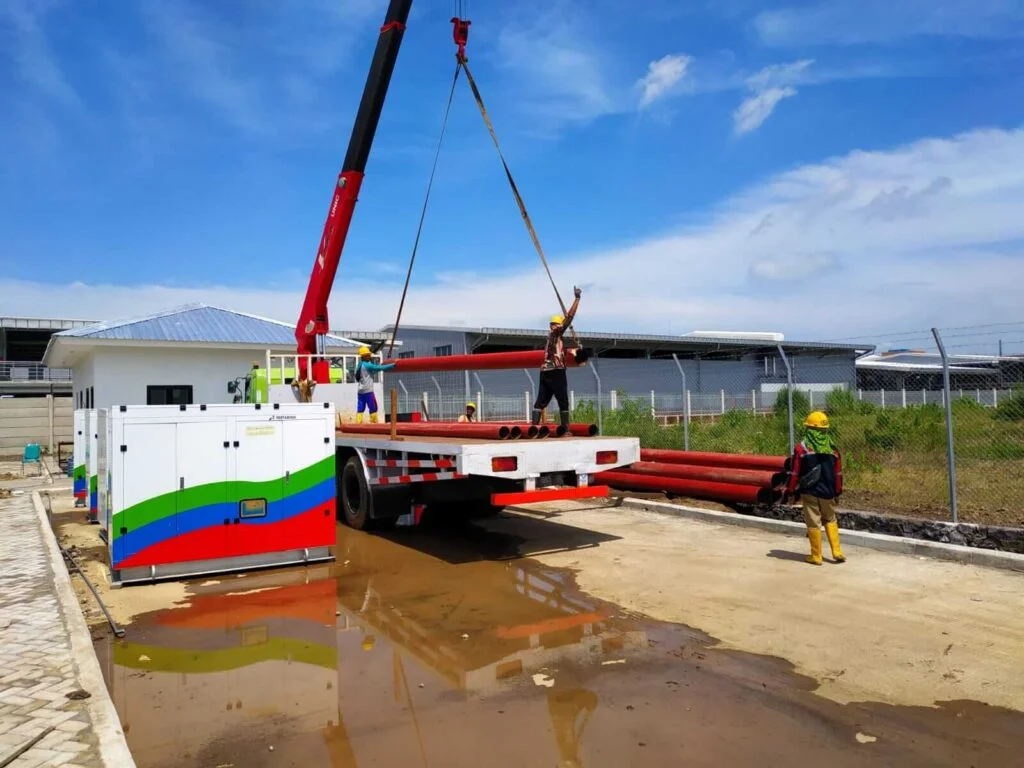

1. Proses Pengangkatan Pipa (Lifting Operation)

Pengangkatan pipa merupakan tahap awal dalam proses handling. Aktivitas ini harus memperhatikan jenis pipa, berat pipa, dan alat yang digunakan.

Untuk pipa yang sudah dalam bentuk ikatan (bundled pipe), pengangkatan dapat menggunakan:

  • crane,
  • truck forklift.

Apabila menggunakan crane, proses pengangkatan harus memakai spreader beam dan belt slings sebagai alat bantu pengaman.

Penggunaan rantai atau tali baja yang bersentuhan langsung dengan pipa tidak diperbolehkan karena dapat merusak permukaan pipa maupun coating.

Sedangkan pipa individual dapat diangkat secara manual maupun mekanis tergantung berat dan panjang pipa.

2. Pengangkutan Pipa

Pengangkutan pipa harus dilakukan dengan metode yang dapat mencegah kerusakan selama perjalanan.

Beberapa hal yang harus diperhatikan:

  • Pipa harus diikat dengan aman pada kendaraan.
  • Material pelindung (padding) harus digunakan antara pipa dan alat pengikat.
  • Bantalan kayu, karet, atau material lunak digunakan pada titik kontak kendaraan dengan pipa.

Padding diperlukan untuk melindungi coating pipa dari kerusakan akibat rantai atau tali pengikat.

Selain itu, pipa individual harus diberikan perlindungan tambahan pada ujungnya menggunakan bevel protector dan plastic insert cap.

3. Metode Penyusunan Pipa Saat Transportasi

Dalam proses pengangkutan, penyusunan pipa dapat dilakukan dengan beberapa metode.

Bentuk Piramida

Metode piramida biasanya digunakan untuk pipa dengan diameter besar, terutama lebih dari 150 mm (6 inch).

Keunggulannya:

  • meningkatkan kestabilan muatan,
  • mengurangi risiko pergeseran pipa,
  • menjaga distribusi beban.
Bentuk Segi Empat

Metode ini biasanya digunakan untuk pipa berdiameter 150 mm (6 inch) ke bawah.

Setiap lapisan harus diberi bantalan agar tidak terjadi gesekan langsung antar pipa.

Jumlah tumpukan pipa tidak boleh melebihi empat lapisan atau tinggi maksimum 3 meter kecuali mendapat persetujuan khusus.

4. Penyimpanan Pipa

Penyimpanan pipa harus dilakukan berdasarkan:

  • diameter pipa,
  • ketebalan,
  • jenis coating.

Pipa dapat disimpan secara horizontal dengan menggunakan bantalan agar tidak bersentuhan langsung dengan tanah.

Beberapa persyaratan penyimpanan:

  • menggunakan bantalan kayu sebagai penyangga,
  • melindungi pipa dari sinar matahari langsung,
  • memberikan perlindungan terhadap korosi,
  • menjaga stabilitas tumpukan.

Sistem Penyusunan Tumpukan Pipa

Dalam penyimpanan horizontal terdapat beberapa metode penyusunan:

1. Tumpukan Piramida

Pada metode ini, lapisan bawah harus mampu menahan gaya akibat berat pipa di atasnya.

Diperlukan:

  • bantalan lunak atau kayu,
  • padding antar lapisan,
  • perlindungan sisi luar tumpukan.

2. Tumpukan Paralel

Metode ini menggunakan bantalan yang sama pada setiap lapisan dengan jumlah stopper yang cukup agar pipa tetap stabil.

3. Tumpukan Segi Empat

Metode ini hanya dapat digunakan apabila struktur penopangnya kuat dan distribusi beban dapat dijaga secara merata.

Pentingnya Penerapan Prosedur Stringing

Penerapan prosedur stringing yang benar memberikan beberapa manfaat:

Mengurangi risiko kerusakan pipa

Handling yang tidak tepat dapat menyebabkan kerusakan coating maupun struktur pipa.

Meningkatkan keselamatan kerja

Penggunaan alat angkat yang sesuai dan pengawasan tenaga kompeten dapat mengurangi risiko kecelakaan.

Mendukung umur panjang jaringan gas

Pipa yang terpasang dengan kondisi baik akan memiliki ketahanan lebih tinggi terhadap korosi dan gangguan operasional.

Kesimpulan

Prosedur stringing pipa merupakan bagian penting dalam pekerjaan konstruksi jaringan distribusi gas bumi. Keberhasilan tahap ini tidak hanya bergantung pada proses pemindahan pipa, tetapi juga bagaimana pipa dilindungi sejak proses pengangkatan, transportasi, hingga penyimpanan.

Dengan menerapkan standar handling yang tepat, penggunaan alat yang sesuai, serta sistem penyimpanan yang aman, risiko kerusakan pipa dapat diminimalkan dan kualitas jaringan gas bumi dapat tetap terjaga.
